ППК-8063 У2, Перемикач електропневматичний (2ТХ.643.000-14, ИАКВ.642734.001-14)

Призначені для групового перемикання в знеструмленому стані ланцюгів тягових електродвигунів.

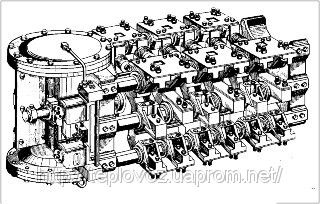

Перемикач ППК-8063

Перемикач використовується для безструмового перемикання силових ланцюгів тепловоза і являють собою багатополюсный кулачковий перемикач. Змінюючи напрям струму в обмотках збудження тягових двигунів, він тим самим забезпечує зміну напряму руху тепловоза. В залежності від типу мають від 2 до 16 кулачкових елементів з одно - або двостороннім розташуванням контактів. Кулачковий контактний елемент складається з ізоляційного контактотримача з двома рухомими контактами з загальним вивідом, двох ізоляційних контактотримачів з нерухомими контактами і кулачкової шайби. Кулачкові шайби укріплені на валу, який обертається під впливом пневматичного приводу діафрагмового типу. Дистанційне керування приводом здійснюється з допомогою електропневматичних вентилів. Профіль кулачкових шайб обраний таким чином, що при знятті напруги з затискачів котушки вентиля перемикач залишається у включеному положенні. З допомогою різних за формою мідних пластин, які встановлюються на бічних контактотримачах, може забезпечуватись необхідна схема перемикань, що і дозволяє використовувати ці апарати і як реверсора, і в якості перемикача.

Умовне позначення перемикача ППК-8063 - П - перемикач, П - пневматичний, До - кулачковий, 8 - струм, 06 - кількість контактних груп, 3 - конструктивне виконання.

2ТХ.643.000.14, ИАКВ.642734.001-14
