Допоміжні електричні машини є комплектуючими виробами тепловоз і включають в себе збудники та допоміжні генератори.
Підзбудник ВС-652
1ТХ.579.016, ИАКВ.562154.001
креслення по ТХ |
креслення по БИЛТ |
найменування |
5ТХ.125.359 |
БИЛТ.301529.018 |
Траверса |
5ТХ.175.035 |
БИЛТ.302549.001 |
Трубка |
5ТХ.310.213 |
БИЛТ.301164.007 |
Кришка |
5ТХ.680.059 |
БИЛТ.684262.004 |
Якір |
8TX.017,089 |
БИЛТ.711342.008 |
Підшипниковий Щит |
8ТХ.140.724 |
БИЛТ.745482.021 |
Скоба |
8ТХ.314.089 |
БИЛТ.754545.002 |
Кришка |
8ТХ.317.276 |
БИЛТ.711316.001 |
Кришка підшипника |
8ТХ.317.277 |
БИЛТ.711356.004 |
Кришка підшипника |
8ТХ.950.476 |
БИЛТ.758486.001 |
Шайба |
8ТХ.970.216 |
БИЛТ.758552.010 |
Шпонка |
|
БИЛТ.684213.001 |
Магнітна Система |
|
БИЛТ.758491.010 |
Шайба |

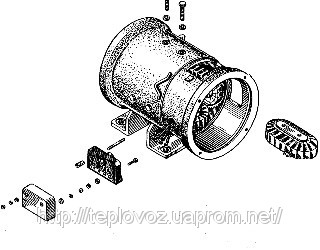

Магнітна система ВС-652
БИЛТ.684213.001
креслення по ТХ |
креслення по БИЛТ |
найменування |
5ТХ.630.030 |
БИЛТ.684332.004 |
Полюс |
5ТХ.511.549 |
БИЛТ.685614.004 |
Провід |
5ТХ.511.550 |
БИЛТ.685614.005 |
Провід |
8TX.175.083 |
БИЛТ.723111.023 |
Трубка |
8ТХ.314.088 |
БИЛТ.735642.001 |
Кришка |
8ТХ.789.120 |
БИЛТ.731413.001 |
Дошка вивідна |
|
БИЛТ.758131.002 |
Болт |
|
БИЛТ.758486.001 |
Шайба |
Якір ВС-652
5ТХ.680.059, БИЛТ.684262.004
креслення по ТХ |
креслення по БИЛТ |
найменування |
5ТХ.555.019 |
БИЛТ.685153.002 |
Контактні кільця |
8TX.290.134 |
БИЛТ.723345.107 |
Балансувальний груз |
8ТХ.216.169 |
БИЛТ.711361.006 |
Кільце лабіринтне |
8ТХ.317.275 |
БИЛТ.753291.001 |
Кришка підшипника |
Н2 6-306К |
|
Шарикопідшипник |
Траверса ВС-652
5ТХ.125.359, БИЛТ.301529.018
креслення по ТХ |
креслення по БИЛТ |
найменування |
5TX.112.031 |
БИЛТ.301529.017 |
Щіткотримач |
5TX.160.034 |
БИЛТ.302425.003 |
Вугольник |
5ТХ.511.084 |
БИЛТ.685614.003 |
Провід |
8ТХ.125.255 |
БИЛТ.711142.074 |
Траверса |
8ТХ.140.950 |
БИЛТ.745482.022 |
Скоба |
8ТХ.581.150 |
БИЛТ.741132.075 |
Шина |
8ТХ.761.314 |
БИЛТ.741122.161 |
Прокладка |
|
ФУ3.594.547СБ |
Щітка ЭГ-8 |
