Тяговий Генератор ГП-311Б, 1ТХ.563.007, ИАКВ.529413.003
Підшипниковий Щит ДП-311Б
креслення по ТХ |
найменування |
5ТХ.125.407 |
Траверса |
5ТХ.127.007 |
Підвіска |
5ТХ.127.008 |
Підвіска |
5ТХ.317.058 |
Кришка підшипника |
5ТХ.317.060 |
Кришка підшипника |
5ТХ.516.207 |
Вивід |
8ТХ.133.019 |
Клица |
8ТХ.133.020 |
Клица |
8ТХ.135.335 |
Накладка |
8ТХ.135.336 |
Накладка |
8TX.140.118 |
Скоба |
8ТХ.140.663 |
Скоба |
8TX.140.830 |
Скоба |
8TX.143.469 |
Колодка |
8TX.151.074 |
Планка |
8ТХ.151.886 |
Планка |
8TX.151.887 |
Планка |
8TX.152.160 |
Планка |
8TX.175.110 |
Трубка |
8ТХ.175.167 |
Трубка |
8TX.211.153 |
Втулка |
8ТХ.216.276 |
Кільце |
8ТХ.226.054 |
Маточина |
8ТХ.240.009 |
Шестерня |
8ТХ.285.060 |
Пластинчаста Пружина |
8ТХ.370.331 |
Кільце ущільнювальне |
8ТХ.370.332 |
Кільце ущільнювальне |
8ТХ.467.000 |
Коліно |
203626К |
Підшипник роликовий |
Магнітна система ГП-311Б
креслення по ТХ |
найменування |
5ТХ.511.049 |
Провід |
5ТХ.511.149 |
Провід |
5ТХ.511.150 |
Провід |
5ТХ.511.233 |
Провід |
5ТХ.527.786 |
Котушка головного полюса |
5ТХ.527.787 |
Котушка головного полюса |
5ТХ.527.793 |
Котушка полюсна |
5ТХ.530.735 |
Шина |
5ТХ.581.248 |
Шина |
5ТХ.581.408 |
Шина |
5ТХ.581.453 |
Шина |
5ТХ.635.137 |
Додатковий Полюс |
5ТХ.636.211 |
Сердечник головного полюса |
5ТХ.636.394 |
Сердечник полюсний |
8TX.135.240 |
Накладка |
8ТХ.155.024 |
Прокладка |
8ТХ.155.253 |
Прокладка |
8TX.155.259 |
Прокладка |
8TX.155.453 |
Прокладка |
8TX.156.120 |
Прокладка немагнітна |
8TX.157.171 |
Прокладка |
8ТХ.285.062 |
Пластинчаста Пружина |
8ТХ.580.461 |
Шина |
8ТХ.580.462 |
Шина |
8ТХ.760.807 |
Ізолююча Прокладка |
8ТХ.774.329 |
Рамка ізолююча |

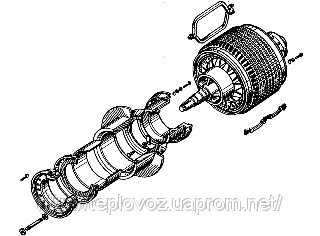

Якір ГП-311Б
5ТХ.675.970
креслення по ТХ |
найменування |
5ТХ.524.466 |
Котушка якорі |
5ТХ.547.053 |
Зрівнювач |
5ТХ.576.409 |
Колекторні пластини |
6ТХ.670.441 |
Колектор |
8ТХ.135.291 |
Накладка |
8TX.190.115 |
Конус натискний |
8ТХ.190.116 |
Конус натискний |
8ТХ.290.041 |
Балансувальний груз |
8ТХ.290.078 |
Балансувальний груз |
8ТХ.290.078-01 |
Балансувальний груз |
8TX.290.120 |
Балансувальний груз |
8ТХ.290.125 |
Балансувальний груз |
8ТХ.290.132 |
Балансувальний груз |
8TX.290.140 |
Балансувальний груз |
8TX.290.141 |
Балансувальний груз |
8ТХ.778.048 |
Манжета |
8TX.783.141 |
Клин пазовий |
8ТХ.783.272 |
Клин пазовий |
Траверса ГП-311Б
5ТХ.125.407
креслення по ТХ |
найменування |
5ТХ.112.058 |
Щіткотримач |
5TX.225.356 |
Траверса |
5ТХ.581.212 |
Шина |
5ТХ.581.213 |
Шина |
5ТХ.581.214 |
Шина струмозбиральна |
5ТХ.581.215 |
Шина струмозбиральна |
5ТХ.581.280 |
Шина |
5ТХ.581.281 |
Шина |
5ТХ.780.019 |
Ізолятор |
8TX.125.306-3 |
Бракет |
8ТХ.125.306-4 |
Бракет |
8ТХ.125.307-3 |
Бракет |
8TX.125.307-4 |
Бракет |
8TX.156.705 |
Прокладка |
8TX.156.722 |
Прокладка |
ФМ3.596.830 |
Щітка |

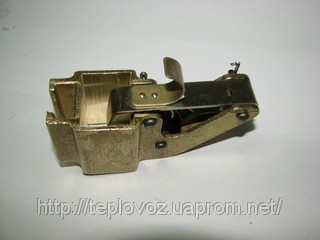

Щіткотримач ГП-311Б
5ТХ.112.058
креслення по ТХ |
найменування |
5ТХ.231.043 |
Натискний важіль |
8ТХ.006.023 |
Корпус щіткотримача |
8TX.205.149 |
Вісь |
8ТХ.210.108 |
Втулка |
8ТХ.210.109 |
Втулка |
Кріплення ГП-311Б
креслення по ТХ |
найменування |
5ТХ.231.043 |
Натискний важіль |
8ТХ.006.023 |
Корпус щіткотримача |
8TX.205.149 |
Вісь |
8ТХ.210.108 |
Втулка |
8ТХ.210.109 |
Втулка |
8TX.907.122 |
Гвинт |
8ТХ.921.273 |
Болт спеціальний |
8ТХ.924.093-01 |
Болт |
8ТХ.925.201 |
Болт спеціальний |
8ТХ.925.202 |
Болт спеціальний |
8ТХ.925.267 |
Болт спеціальний |
8ТХ.932.313 |
Шпилька колекторна |
8TX.946.156 |
Гайка спеціальна |
8TX.951.194 |
Шайба стопорная |
8ТХ.951.386-01 |
Шайба стопорная |
8ТХ.951.386-03 |
Шайба стопорная |
8ТХ.951.386-06 |
Шайба стопорная |
8ТХ.951.390-01 |
Шайба стопорная |
8ТХ.951.390-02 |
Шайба стопорная |
8ТХ.951.390-04 |
Шайба стопорная |
8ТХ.953.061 |
Шайба |
8ТХ.953.061-01 |
Шайба |
8ТХ.95З.061-03 |
Шайба |
8ТХ.953.061-04 |
Шайба |
8ТХ.953.061-05 |
Шайба |
8ТХ.959.049 |
Шайба пружинна |
